ЦМКД-0630Ц серија је ултра-високострујни СМД ливени индуктор у отиску од 7,0 мм × 6,6 мм са профилом од 3,0 мм. Ову серију одликује језгро од карбонилног гвожђа у праху ("Ц" материјал), које омогућава изузетно високе перформансе засићења.

Ова серија је пројектована за максималну густину струје, нудећи изузетно високу струју засићења (Исат) до 60,0А и ултра-низак ДЦР (мак до 1,7мΩ). Ово га чини врхунским избором за изазовне примене индуктора за конверзију снаге. Једноделна, магнетно заштићена конструкција ЦМКД-0630Ц- обезбеђује низак ЕМИ и минималне губитке у језгру, што га чини врхунским избором за високофреквентне (до 5МХз) ВРМ-ове. Овај модел је једна од опција са најнижим отпором на располагању, заиста ниска дцр индуктор.

Кључне карактеристике

Језгро карбонилног гвожђа у праху:Користи "Ц" материјал за максималну струју засићења.

Екстремно висока струја засићења:Називна до 60.0А.

Ултра-низак ДЦР:Само 1,7 мΩ (макс) за највећу ефикасност.

Ниски профил:Максимална висина 3,0 мм.

Обликована конструкција:Магнетно заштићен за ниске ЕМИ.

Високофреквентни рад:Погодно за фреквенције до 5МХз.

Без халогена{0}} & РоХС Цомплиант.

Радна температура:-55 степени до +125 степени.

Апликације

Елитно руковање струјом ЦМКД-0630Ц, постигнуто кроз језгро од карбонилног гвожђа у праху, дизајнирано је за најзахтевнија струјна кола:

Модул регулације напона високих{0}}напона (ВРМ)

Више{0}}фазни регулатори

Снага сервера и графичке картице

Модули{0}}учитавања{1} (ПОЛ).

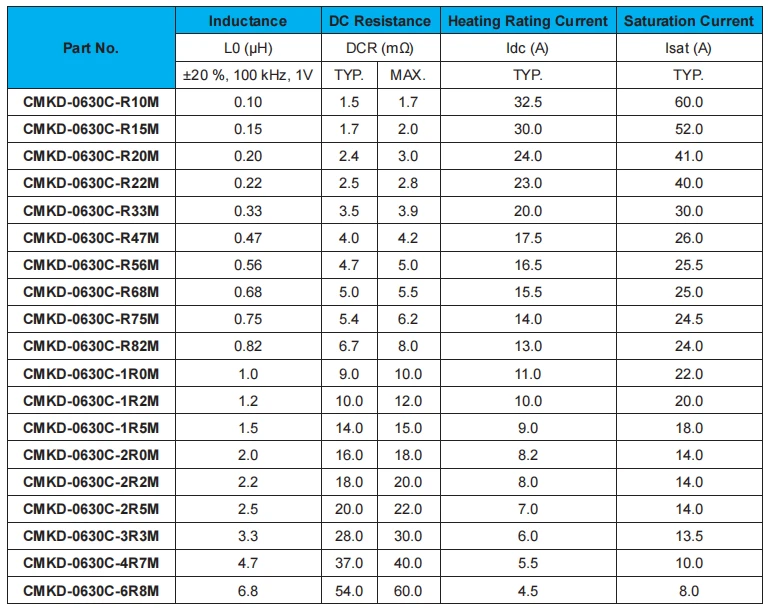

Електричне карактеристике

бр.	Индуктивност (Л₀) (µХ) (±20%)	Испитни услов	ДЦР (мΩ) ТИП.	ДЦР (мΩ) МАКС.	Исат (А) ТИП.	Идц (А) ТИП.
ЦМКД-0630Ц-Р10М	0.10	100 кХз, 1В	1.5	1.7	60.0	32.5
ЦМКД-0630Ц-Р15М	0.15	100 кХз, 1В	2.0	1.7	52.0	30.0
ЦМКД-0630Ц-Р20М	0.20	100 кХз, 1В	3.0	2.4	41.0	24.0
ЦМКД-0630Ц-Р22М	0.22	100 кХз, 1В	2.5	2.8	40.0	23.0
ЦМКД-0630Ц-Р33М	0.33	100 кХз, 1В	3.9	3.5	30.0	20.0
ЦМКД-0630Ц-Р47М	0.47	100 кХз, 1В	4.0	4.2	26.0	17.5
ЦМКД-0630Ц-Р56М	0.56	100 кХз, 1В	5.0	4.7	25.5	16.5
ЦМКД-0630Ц-Р68М	0.68	100 кХз, 1В	5.0	5.5	25.0	15.5
ЦМКД-0630Ц-Р75М	0.75	100 кХз, 1В	6.2	5.4	24.5	14.0
ЦМКД-0630Ц-Р82М	0.82	100 кХз, 1В	6.7	8.0	24.0	13.0
ЦМКД-0630Ц-1Р0М	1.0	100 кХз, 1В	9.0	10.0	22.0	11.0
ЦМКД-0630Ц-1Р2М	1.2	100 кХз, 1В	10.0	12.0	20.0	10.0
ЦМКД-0630Ц-1Р5М	1.5	100 кХз, 1В	15.0	14.0	18.0	9.0
ЦМКД-0630Ц-2Р0М	2.0	100 кХз, 1В	16.0	18.0	14.0	8.2
ЦМКД-0630Ц-2Р2М	2.2	100 кХз, 1В	20.0	18.0	14.0	8.0
ЦМКД-0630Ц-2Р5М	2.5	100 кХз, 1В	22.0	20.0	14.0	7.0
ЦМКД-0630Ц-3Р3М	3.3	100 кХз, 1В	30.0	28.0	13.5	6.0
ЦМКД-0630Ц-4Р7М	4.7	100 кХз, 1В	37.0	40.0	10.0	5.5
ЦМКД-0630Ц-6Р8М	6.8	100 кХз, 1В	54.0	60.0	8.0	4.5

напомене:

Услови тестирања:Сви подаци испитивања се односе на амбијент од 25 степени.

Опсег радне температуре:-55 степени до +125 степени (амбијент плус пораст сопствене температуре).

Исат (струја засићења):ДЦ струја (А) која ће узроковати пад Л₀ за приближно 30%.

Идц (тренутна оцена):ДЦ струја (А) која ће изазвати приближно ΔТ од 40 степени.

Температурна граница:Температура дела (спољна + пораст температуре) не би требало да пређе 125 степени под најгорим-радним условима.

Графикони перформанси

product-769-613

product-868-324

Облик и димензије

product-957-596

product-953-537

Поузданост

Овај производ је квалификован за низ механичких тестова и тестова издржљивости, укључујући отпорност на топлоту лемљења, топлотни удар, отпорност на влагу и вибрације. (Погледајте ПДФ страницу 24 за све детаље).

Паковање

Паковање:Рељефна носећа трака

Пречник колута:330 мм

Ширина траке:16 мм

Количина / колут:1500 ком

Профил рефлов лема

Стање претходног загревања:150~200 степени / 60~120 сек.

Дозвољено време изнад 217 степени:60~90 сек.

Макс. темп:260 степени (у складу са Ј-СТД-020Д)

Максимално време на максималној температури:10 сец.

Дозвољено време рефлукса:2к мак

Лемна паста: Сн/3.0Аг/0.5Цу
(Напомена: Овај профил је само за квалификацију. Стварни профили морају бити засновани на специфичном дизајну плоче и процесу клијента.)
