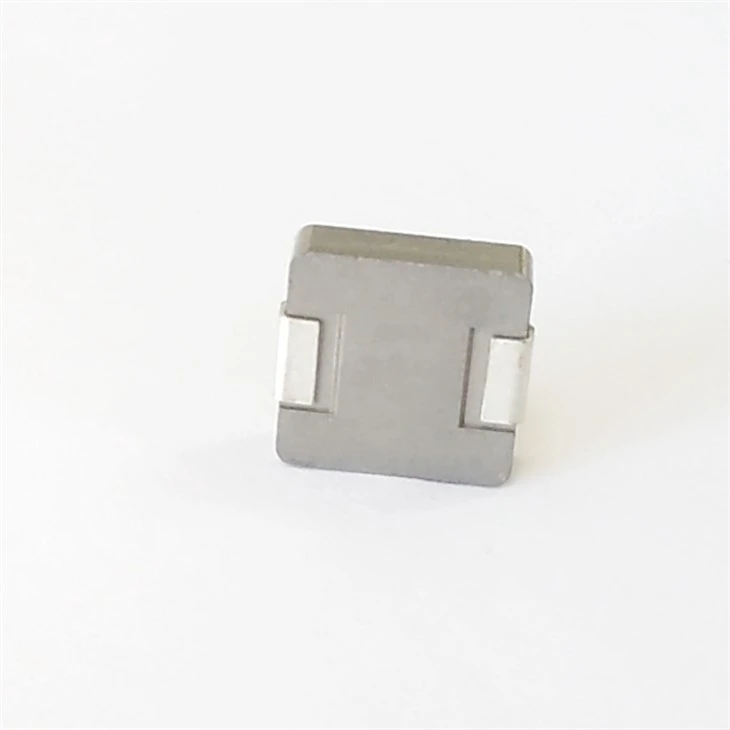

ЦДХ1045Р серија је жичани-намотани, СМД заштићени индуктор снаге који нуди разноврсно решење средњег{2}}профила. Одликује га отисак од 10,0 мм × 10,3 мм и максимална висина од 4,5 мм, балансирајући величину компоненте са перформансама.
Ова серија је пројектована да обезбеди јаку струју засићења (Исат) до 7,2 А у стандардном-пакету висине. Његов дизајн затвореног магнетног кола обезбеђује низак флукс цурења и смањује ЕМИ, што га чини поузданим избором за широк спектар ДЦ-ДЦ претварача, укључујући и пригушнице за напајање за СМП. ЦДХ1045Р нуди већу струју од конвенционалних индуктора по конкурентној цени смд индуктора. Овај ЦДХ1045Р СМД заштићени индуктор за напајање је исплативо-исплативо решење за нотебоок рачунаре и сет{9}}топ боксове.
Кључне карактеристике
Магнетно заштићен:Дизајн затвореног магнетног кола за ниске ЕМИ.
Дизајн средњег{0}}профила:Максимална висина 4,5 мм.
Висока струја засићења:Називна до 7.2А.
10 мм отисак:Паковање 10,0 мм × 10,3 мм.
Виша тренутна оцена:Надмашује конвенционалне индукторе исте величине.
РоХС Цомплиант.
Апликације
Избалансирани профил и снажне перформансе ЦДХ1045Р чине га свестраним СМД заштићеним индуктором напајања за ДЦ-ДЦ претвараче у:
Преносни рачунари, десктоп рачунари и графичке картице
1
>>
Телевизори са равним екраном-, блуе-снимачи дискова, сет{2}}топ боксови
2
>>
Аутомобилски системи
3
>>
Телеком базне станице
4
>>
ЛЕД осветљење
5
Електричне карактеристике
|
бр. |
Индуктивност (Л₀) (µH) |
Услови испитивања (фреквенција, напон) |
ДЦР (мΩ) МАКС. |
Струја засићења (Исат) (А) ТИП. |
|
ЦДХ1045Р-1Р2П |
1.2 ± 25% |
100КХз, 0,25В |
10.4 |
7.2 |
|
ЦДХ1045Р-1Р8П |
1.8 ± 25% |
100КХз, 0,25В |
12.2 |
6.6 |
|
ЦДХ1045Р-2Р7П |
2.7 ± 25% |
100КХз, 0,25В |
14.1 |
6 |
|
ЦДХ1045Р-3Р9П |
3.9 ± 25% |
100КХз, 0,25В |
16.6 |
5.8 |
|
ЦДХ1045Р-5Р6П |
5.6 ± 25% |
100КХз, 0,25В |
23.2 |
4.8 |
|
ЦДХ1045Р-6Р8П |
6.8 ± 25% |
100КХз, 0,25В |
25.1 |
4.6 |
|
ЦДХ1045Р-8Р2П |
8.2 ± 25% |
100КХз, 0,25В |
31 |
4.2 |
|
ЦДХ1045Р-100М |
10 ± 20% |
100КХз, 0,25В |
32.7 |
4.1 |
|
ЦДХ1045Р-120М |
12 ± 20% |
100КХз, 0,25В |
47.2 |
3.2 |
|
ЦДХ1045Р-150М |
15 ± 20% |
100КХз, 0,25В |
56 |
3.1 |
|
ЦДХ1045Р-220М |
22 ± 20% |
100КХз, 0,25В |
73.8 |
2.7 |
|
ЦДХ1045Р-330М |
33 ± 20% |
100КХз, 0,25В |
120 |
2 |
|
ЦДХ1045Р-470М |
47 ± 20% |
100КХз, 0,25В |
160 |
1.7 |
|
ЦДХ1045Р-560М |
56 ± 20% |
100КХз, 0,25В |
175 |
1.6 |
|
ЦДХ1045Р-680М |
68 ± 20% |
100КХз, 0,25В |
217 |
1.4 |
|
ЦДХ1045Р-820М |
82 ± 20% |
100КХз, 0,25В |
273 |
1.2 |
|
ЦДХ1045Р-101М |
100 ± 20% |
100КХз, 0,25В |
344 |
1.1 |
напомене:
Услови тестирања:Сви подаци испитивања се односе на амбијент од 25 степени.
Опсег радне температуре:-40 степени до +125 степени (амбијент плус пораст сопствене температуре).
Исат (струја засићења):Једносмерна струја (А) која ће узроковати пад Л₀ за приближно 35%.
Температурна граница:Температура дела (спољна + пораст температуре) не би требало да пређе 125 степени у најгорим-ословима рада.
Облик и димензије
Паковање
Паковање:Рељефна носећа трака
Пречник колута (А):330 мм
Ширина траке (В):24 мм
Количина / колут:800 ком
Профил рефлов лема
Стање претходног загревања:150~180 степени / 2 мин.
Максимална температура:260 степени ± 3 степена (максимално 10 секунди).
Време изнад 230 степени: 30 секунди мин.
(Напомена: Овај профил је само за квалификацију. Стварни профили морају бити засновани на специфичном дизајну плоче и процесу клијента.)
